자동수문
  HOME > 제품소개 > 자동수문
SS 수문
STS 수문
Flap Gate 용도
ㆍ하천, 제방, 방조제 등의 배수갑문, 댐수문 등의 대형수문으로 적합
Flap Gate 특징
1.
2.
3.
파압에 의하여 파손이 자주 발생하는 해안에 설치하는 Flap Gate는 STS으로 설치하면 부식과 파손이 발생하지 않음
해안이나 하천의 외측으로부터 역류방지 효과가 뛰어남
내구성과 개폐성이 우수함

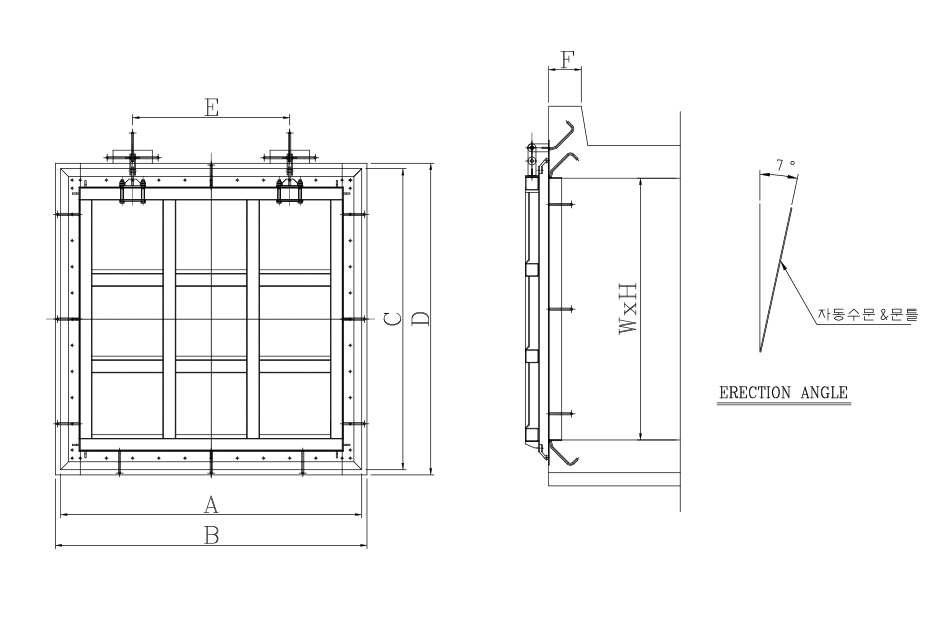

치수표(mm)
NO 수로폭 (W x H) A B C D E F
1 1500 x 1500 1300 1380 1300 1380 600 300
2 1500 x 2000 1500 1580 1500 1580 800 300
3 2000 x 2000 1800 1880 1800 1880 1000 350
4 2000 x 2500 1800 1880 2300 2380 1000 350
5 2500 x 3000 2300 1380 2300 2380 1200 350
6 3000 x 3000 2300 2380 2800 2880 1200 350
7 3000 x 3500 2800 2880 2800 2880 1800 400
8 3500 x 3500 2800 2880 3300 3380 1800 400
9 3500 x 4000 3300 3380 3300 3380 2400 400
10 4000 x 4000 3300 3380 3800 3880 2400 450
11 4000 x 4500 3800 3380 3800 3880 3000 450
12 4500 x 4500 4300 4380 4300 4380 3600 450
