지수벽 일체형 자동수문
  HOME > 제품소개 > 지수벽 일체형 자동수문
Flap Gate(지수벽 일체형 자동수문) 용도
ㆍ역류로 인한 수해예상 지역 및 하천의 대,중,소형에 적합
Flap Gate(지수벽 일체형 자동수문) 특징
1.
2.
3.
4.
5.
자연배수와 역수방지가 탁월하다.
수압과 자중에 의한 자동개폐 가능하다.
수문이 지수벽으로 보호되어 지수효과가 탁월하다.
기존 구조물에 설치 가능하여 공사비가 저렵하고 친환경적이다.
이중 구조의 역수방지 시설이 되어 수밀이 우수하다.
보유 기술 인증 현황
ㆍ특허 제 10-0736028호

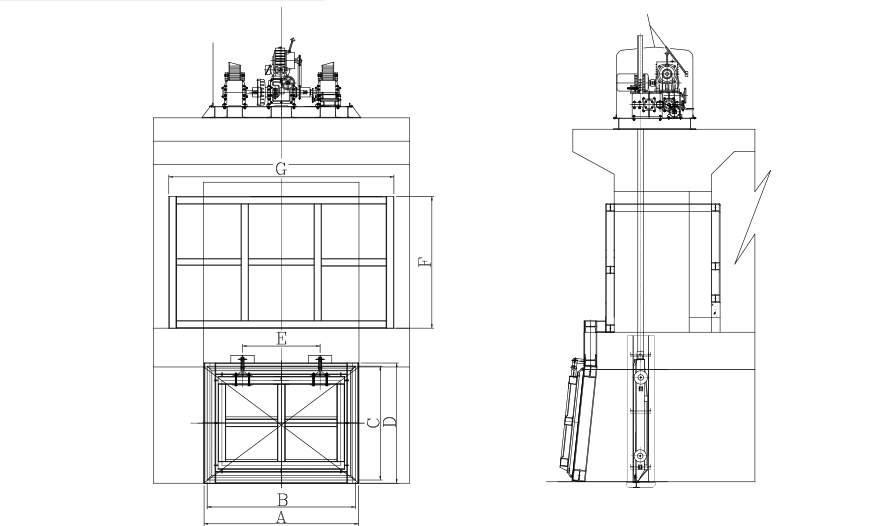

치수표(mm)
NO 수로폭 (W x H) A B C D E F G
1 1000 x 1000 1300 1380 1300 1380 600 ※치수벽에 따라
 폭 + 200
 높이는 요구 치수임
2 1200 x 1200 1500 1580 1500 1580 800
3 1500 x 1500 1800 1880 1800 1880 1000
4 1500 x 2000 1800 1880 2300 2380 1000
5 2000 x 2000 2300 1380 2300 2380 1200
6 2000 x 2500 2300 2380 2800 2880 1200
7 2500 x 2500 2800 2880 2800 2880 1800
8 2500 x 3000 2800 2880 3300 3380 1800
9 3000 x 3000 3300 3380 3300 3380 2400
10 3000 x 3500 3300 3380 3800 3880 2400
11 3500 x 3500 3800 3880 3800 3880 3000
12 4000 x 4000 3800 4380 4300 4380 3600
콘크리트 지수벽이 필요없는 신개념의 지수벽 설비
Flap Gate (지수벽 일체형 자동수문)의 탄생
시 공 필 요 성
환경적 요인 : 이상 기후 변화로 인한 국지성 호우 빈발로 인양수문만으로
대처가 어렵다.

사회 경제적 요인 : 기존 인양수문 구조물를 헐고 인양수문에 자동수문
구조물 개선이 필요한 현장으로 경비가 과도하게 요구된다.
시 공 효 과
요즘의 하천은 국지성 집중호우로 인해 급격한 역류가 빈번히 발생함으로
인양수문과 자동수문이 동시에 역할을 요함으로 인양수문만 설치되어있는
곳에 지수벽과 자동수문을 시공하여 안전성을 보장함

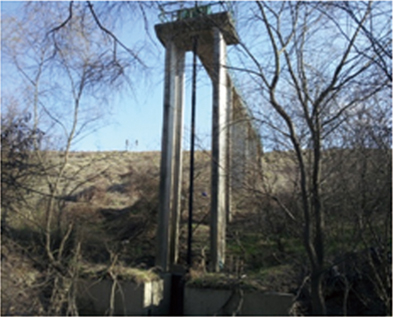

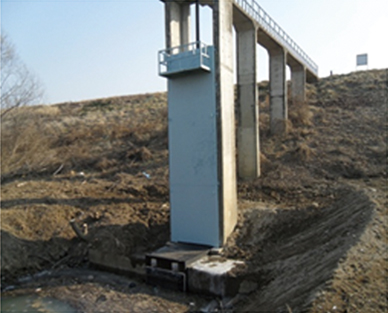

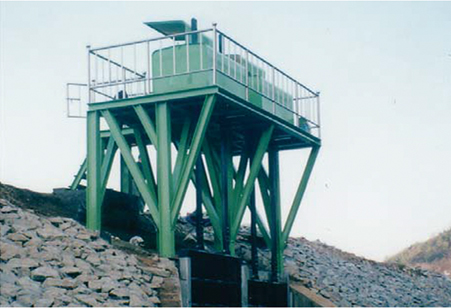

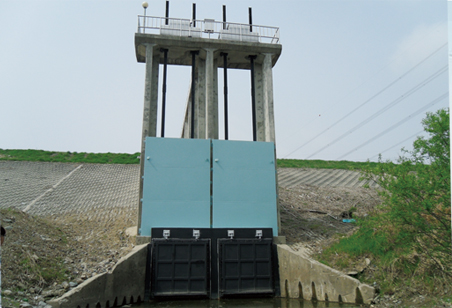

기존 지수벽이 없는 구조물에 지수벽과 자동수문 시공
지수벽 일체형으로 자동수문을 설치하여 수문과 역수방지 기능을 동시에 수행하는 신개념 설비가 지수벽 일체형 자동수문이 구성된 수문장치[특허 제10-0736028호] 적용한 제품
Flap Gate (지수벽 일체형 자동수문)의 장, 단점
1.
2.
3.
지수벽으로 수문을 보호하고 있어 이물질로 부터 피해를 방지하고 집중호우시 수문에 수압이 높지 않아 권양기에 무리에 없다
이중 구조로 수문에 문제 발생해도 자동 수문만으로도 수밀 유지가 가능하다.
기존구조물에 설치가능하여 공사비 및 공기가 짧다
Flap Gate (지수벽 일체형 자동수문) 특징 및 장단점에
대하여서는 기존구조물과의 비교 검토를 통하여 안전성 기술
NO 기존구조물 Flap Gate(지수벽 일체형)
형 태
지수벽 구성 기존구조물을 헐고 재설계 시공 기존구조물 활용이 가능한 간단한 구조
경 제 성 1. 콘크리트 구조물 설치로 공사비가 고가
2. 콘크리트 기초공사 등으로 공사기간 장기간 소요
3. 구조물 변경이 어려움
1. 지수벽에 프레임을 부착으로 공사비가 저렴
2. 지수벽 일체형 구조로 공사기간 단기간 소요
3. 구조물 변경에 유연하게 대처
수 밀 성 불안하다 매우 우수하다(이중수문)
안 전 성 1. 비상시 권양기 오작동 되면 수해발생에 대처가
 .어렵다
2. 집중호우시 높은 수압으로 수문 인양시 권양
 .무리가 있음
1. 이중의 수문구조로 수해 발생이 전혀 없다
 .(자동수문만으로 가능)
2. 지수벽이 수문을 보호로 수압이 낮아 인양시
 .권양기 무리가 없음
