인양수문(중수문)
  HOME > 제품소개 > 인양수문(중수문)
STS 수문
SS 수문
Roller Gate 용도
ㆍ하천이나 농업용 배수로의 배수 및 홍수조절, 유량조절용으로 중, 소형에 적합
Roller Gate 특징
1.
2.
3.
문비와 문틀에 웨지(Wedge)을 사용하여 수압의 작용과 별도로 지수를 극대화함
지수고무는 체결판을 사용, 차후 유지관리시 고무 교체만으로 문비의 유지관리가 가능함
구조계산(수압,인양하중,부식율등을 고려)에 의한 제작/설치로 제품에 대한 신뢰성이 높음

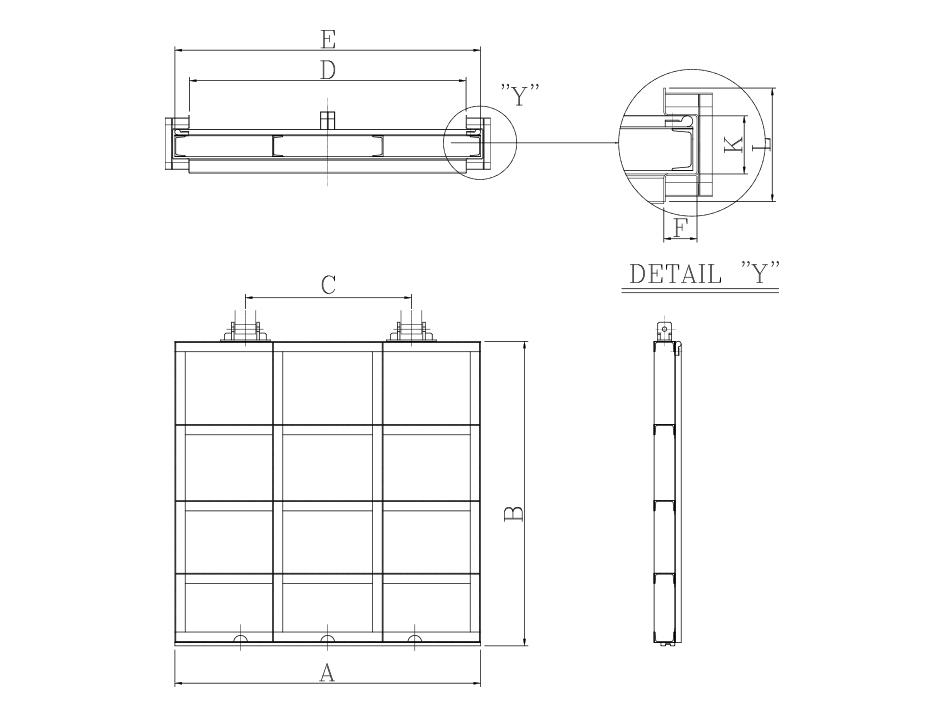

치수표(mm)
NO 수로폭 (W x H) A B C D E F K L
1 1000 x 1000 1210 1200 - 1000 1240 120 210 410
2 1200 x 1200 1410 1400 - 1200 1440 120 210 410
3 1500 x 1500 1710 1700 1200 1500 1740 120 210 410
4 1500 x 2000 1710 2200 1200 1500 1740 120 210 410
5 2000 x 2000 2210 2200 1200 2000 2240 120 210 410
6 2000 x 2500 2210 2700 1200 2000 2240 120 210 410
7 2500 x 2500 2710 2700 1400 2500 2800 150 260 460
8 2500 x 3000 2710 3200 1400 2500 3300 150 260 460
9 3000 x 3000 3210 3200 1400 3000 3300 150 260 460
10 3000 x 3500 3210 3700 1800 3000 3800 150 260 460
11 3500 x 3500 3710 3700 1800 3500 3800 150 310 510
12 4000 x 4000 4210 4200 2300 4000 4300 150 310 510
