롤러게이트 수문
  HOME > 제품소개 > 롤러게이트 수문

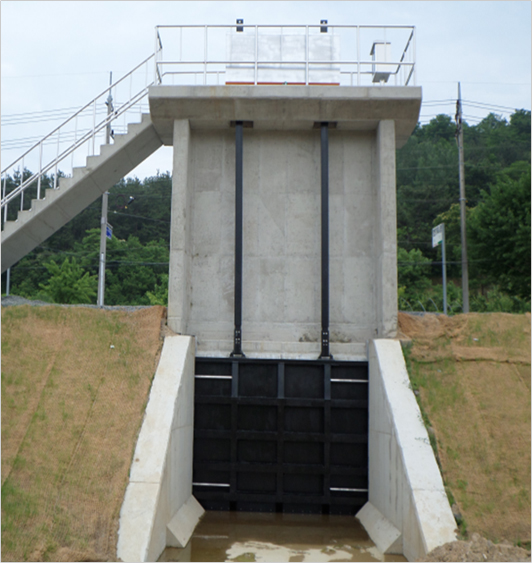

STS 롤러수문
SS 롤러수문
Roller Gate 용도
ㆍ하천, 제방, 방조제 등의 배수갑문, 댐수문 등의 대형수문으로 적합
Roller Gate 특징
1.
2.
3.
메인 롤러를 부착함으로 상, 하 작동시 마찰부하를 줄이고 각부의 간섭을 피하며 개폐의 정밀도를 높임
중,대형의 용량에 맞는 충분한 강도 등을 고려한 설계로 제품의 신뢰성 확보와 사용자의 요구를 충족함
개폐장치로는 Pin Jack Hoist가 사용됨

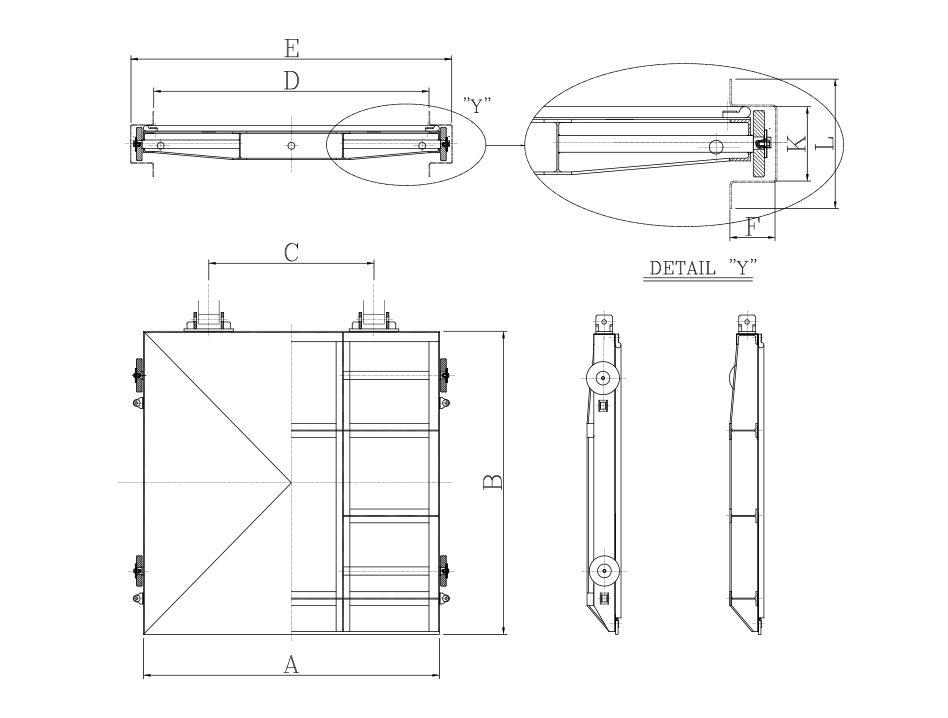

설치 치수도
치수표(mm)
NO 수로폭 (W x H) A B C D E F K L
1 1500 x 1500 1650 1700 1200 1500 1830 165 270 470
2 1500 x 2000 1650 2200 1200 1500 1830 165 270 470
3 2000 x 2000 2150 2200 1200 2000 2330 165 270 470
4 2000 x 2500 2150 2700 1400 2000 2330 165 270 470
5 2500 x 3000 2650 3200 1400 2500 2330 165 270 470
6 3000 x 3000 3150 3200 1400 3000 3350 185 270 470
7 3000 x 3500 3150 3700 1800 3000 3350 185 270 470
8 3500 x 3500 3650 3700 1800 3500 3850 185 270 470
9 3500 x 4000 3650 4200 1800 3500 3850 185 270 470
10 4000 x 4000 4150 4200 2300 4000 4370 205 270 470
11 4000 x 4500 4150 4700 2300 4000 4370 205 270 470
12 4500 x 4500 4150 4700 2300 4000 4370 205 270 470
